MIMOSA N5-45x4 22 dbı 4 port

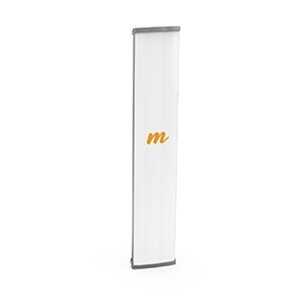

N5-45x4 Sektör Anteni

Mimosa N5-45x4 inanılmaz gürültü reddi ve uzun mesafeli performansına ve sabit kablosuz geniş bant için geniş bantlı 4,9–6,4 GHz'lik çalışmaya sahiptir. Bu cihaz, çift eğimli polarizasyon, 45º sektör Mimosa A5c 4x4 MIMO radyo ile kullanılmak üzere tasarlanmıştır. Kullandığınız alanda mümkün olan en iyi kanal yeniden kullanım, menzil ve gürültü reddi için kazanç artırıcı ışın şekillendirmesi sağlar.

Gürültü Reddet ve Senkronize Et

Kullanım alanlarındaki gürültünün aşılmasıın ve ölçekleme kapasitesinin anahtarıdır. N5-45x4, endüstri lideri yan lob reddini ve benzeri görülmemiş bir 43 dB ön-arka (FTB) performansı sunar. (sektördeki herhangi bir sektör ya da Horn anteninin en yüksek FTB oranı)

* Mimosa A5c erişim noktası ile birlikte kullanımınız önerilmektedir.

Geniş Bantlı Çalışma

4.9 GHz'lik kamu güvenliği uygulamalarını ve 6.4 GHz'e kadar çok lisanslı çalışmayı destekleyen (yönetmeliklerin izin verdiği durumlarda) N5-45x4, kalabalık 5.15-5.85 GHz lisanssız kanalların ötesinde ek 800 MHz spektrum sağlar.

Mesafe

Mimosa N5-45x4, uzun mesafeli, yüksek kazançlı bir sektördür ve bir horn anten mükemmel bir ses yalıtımı sağlar. Rekabetçi sektörler yüksek kazanç sağlar, ancak yan lobu ve önden arkaya gürültüyü azaltmaz. Simetrik horn antenler ise iyi bir ses yalıtımı sağlar.

Radyolar ile Uyumlu

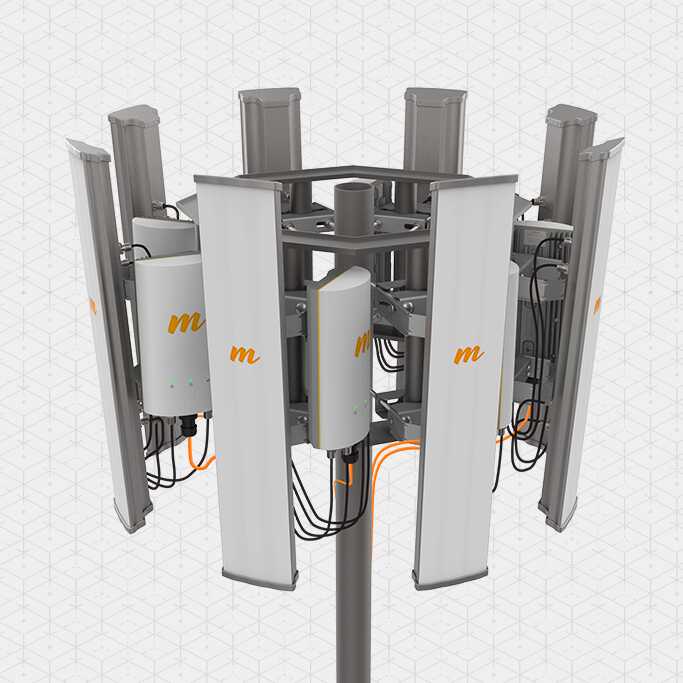

4x4 MIMO Mimosa A5c'ye ek olarak, N5-45x4, bir kule alanında kapsama kapasitesini iki katına çıkarmak ve lisanssız 5 GHz bandın tıkanıklığını önlemek için ayrı kanallarda çalışan iki eşzamanlı üçüncü taraf 2x2 MIMO telsizini destekleyecektir.

Beamforming İçin Tasarlandı

4x4 MIMO Mimosa A5c ile eşleştirilen Mimosa N5-45x4, müşteriye göre dar, 4.5º sinyal ve +3 dB kazanç sağlayan, kolay anlaşılır, 9º dikey genişlik kapsama alanı sağlar. Yukarı bağlantı yönünde, A5c’nin dijital aşaması, 4 port N5-45x4 ile çalışır ve +3 dB alma kazancı eklenir.

Teknik Özellikler

Anten

• Kazanç: 22 dBi (huzme şekillendirmeden +3 dBi)

• Polarizasyon: Çift eğimli 45º

• Azimuth Beamwidth (4 dB): 45º

• Azimuth Beamwidth (3 dB): 42º

• Elevation Beamwidth (3 db): 9º

• Elektrik Downtilt: 2º

• Önden Arkaya Oranı (dak): 43 dB

• Çapraz Polar İzolasyon:> 30 dB

Port-Port İzolasyonu:> 10 dB

• Empedans: 50 Ω

• Maksimum Giriş Gücü: 30 dBm

Fiziksel

• Boyutlar:

Yükseklik: 734 mm (28.88 ”)

Genişlik: 143 mm (6.63 ”)

Derinlik: Konektörler dahil 76 mm (3.0 ”)

• RF Konnektörler: 4 N tipi dişi

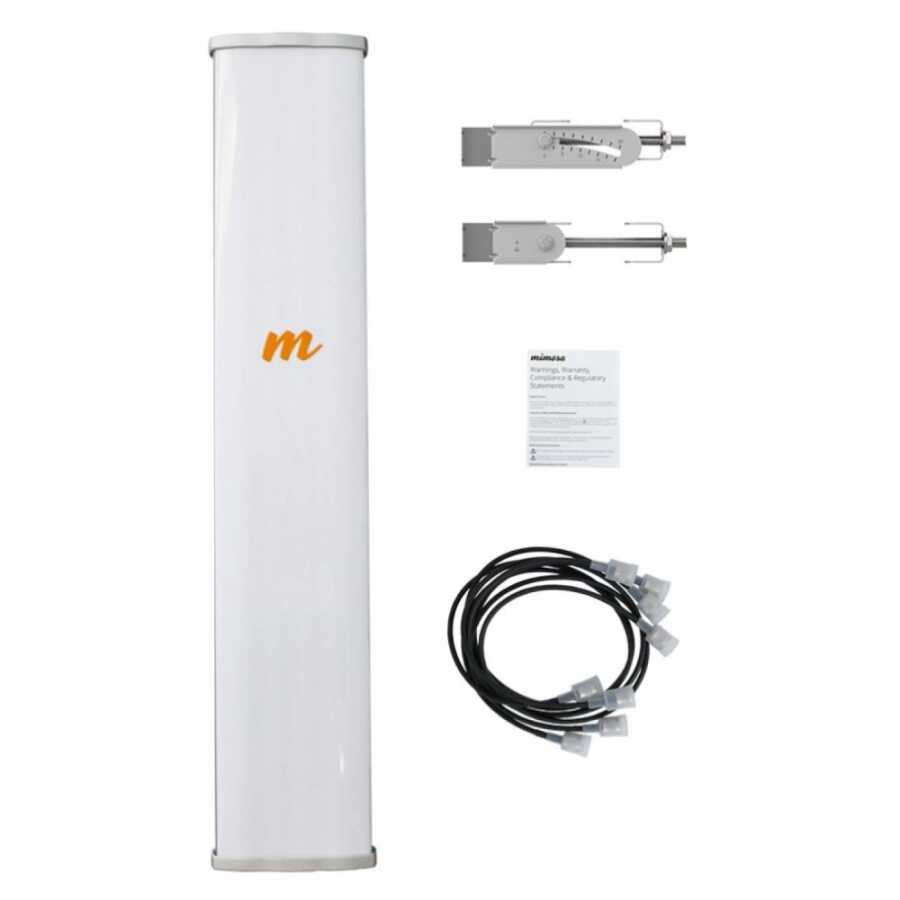

(Dört adet 1 metre LMR 240 Tip-N - Tip-N kablo içerir)

• RF Konnektörleri Pozisyonu: Antenin arkası, merkeze yakın

• Muhafaza Özellikleri: Açık, UV stabilize, mühendislik polimer

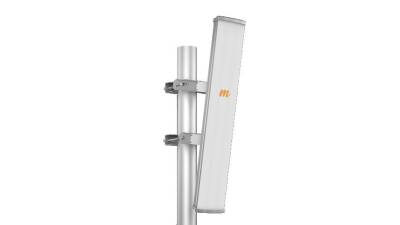

• Montaj: Galvanizli çelik, çift bağlantılı kutup montajı, 20º mekanik yukarı veya aşağı eğme ile iki montaj aparatı da dahildir.

• Rüzgar Dengesi: 200 km / s (125 mil / saat)

• Rüzgar Yükleme: 4.77 kg @ 160 km / s (10.49 lbs @ 100 mil / saat)

Çevre

• Açık Giriş Koruma Derecesi: IP55

• Çalışma Sıcaklığı: -40 ° C ila + 55 ° C (-40 ° F ila 131 ° F)

• Çalışma Nemi: % 5 ila% 100 yoğuşma

• Çalışma Yüksekliği: 4,420 m (14,500 ’) max

• Şok ve Titreşim: ETS 300-019-2-4 sınıfı 4M5

Düzenleyici ve Uygunluk

• RoHS Uyumluluğu: Uygundur.
