Mimosa B5x 4.9 – 6.4 GHz 1.75 Gbps Modular PtP Backhaul Radio (B5x)
Mimosa B5x Noktadan Noktaya Backhaul Radyosu
Özet: Mimosa B5x, lisanssız 4.90–6.40 GHz bandında yüksek kapasiteli noktadan noktaya backhaul sağlamak için tasarlanmış IP67 korumalı bir PTP radyosudur. Kısa ve orta menzilli relay bağlantıları, kule linkleri, özel mühendislik gerektiren collocation kurulumları ve lisanslı 4.9 GHz spektrum senaryoları için uygundur.
Detaylı Açıklama: Mimosa B5x, 1.5 Gbps IP aggregate UL/DL ve 1.7 Gbps PHY seviyesine kadar throughput sunan, auto modda <1 ms gecikme hedefleyen bir backhaul radyosudur. 4x4:4 MIMO OFDM ve 256QAM modülasyona kadar desteği, tek veya çift 20/40/80 MHz kanal yapılandırmalarıyla birleşerek yüksek kapasiteli kablosuz köprü linkleri için esnek bir temel oluşturur. 4.90–6.40 GHz frekans aralığı, ülke düzenlemelerine bağlı olarak genişletilmiş spektrum kullanımı sağlar.
Cihaz, GPS Sync teknolojisiyle aynı kanalın ağ genelinde yeniden kullanılmasına olanak tanır; 1PPS GPS TX/RX senkronizasyonu ve ayarlanabilir up/downstream bant genişliği oranı collocated co-channel radyolar için tasarlanmıştır. Dual Link Operation kapsamında iki bağımsız dual-stream radyo, non-contiguous frekanslarda çalışabilir ve trafik 4 toplam MIMO stream üzerinde otomatik olarak dengelenebilir. Smart Spectrum Management aktif tarama ile RF parazitini izler ve kanal ile bant genişliği kullanımını dinamik olarak optimize eder.

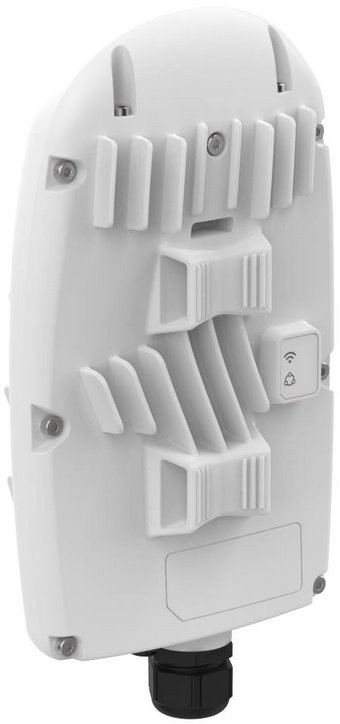

IP67 die-cast alüminyum gövde, -40°C ile +55°C arası çalışma sıcaklığı ve 200 km/h rüzgar dayanımı saha koşullarına uygunluk sağlar. Yönetim tarafında Mimosa management platformu, SNMPv2 ve Syslog legacy monitoring, HTTPS ve HTML5 tabanlı Web UI sunulur. 128-bit AES PSK donanım hızlandırmalı güvenlik ve 4 sınıflı QoS, MIR/CIR ile rate limiting özellikleri kurumsal ve WISP backhaul dağıtımlarında kontrol sağlar. Entegre 8 dBi anten kazancıyla gelen B5x, opsiyonel N5-X twist-on antenlerle 12 dBi horn, 16 dBi horn, 20 dBi dish veya 25 dBi dish seçeneklerine genişletilebilir; bu antenler ürüne dahil değildir.
Öne Çıkan Özellikler:
- 1.5 Gbps IP aggregate UL/DL ve 1.7 Gbps PHY throughput; auto modda <1 ms gecikme
- 4x4:4 MIMO OFDM, 256QAM modülasyona kadar destek ve tek/çift 20/40/80 MHz kanal seçenekleri
- 4.90–6.40 GHz genişletilmiş frekans aralığı ve 160 MHz aggregate kanal kapasitesi
- 1PPS GPS TX/RX senkronizasyonu ile collocated co-channel radyolar için GPS Sync
- IP67 die-cast alüminyum gövde, -40°C ile +55°C çalışma aralığı ve 200 km/h rüzgar dayanımı

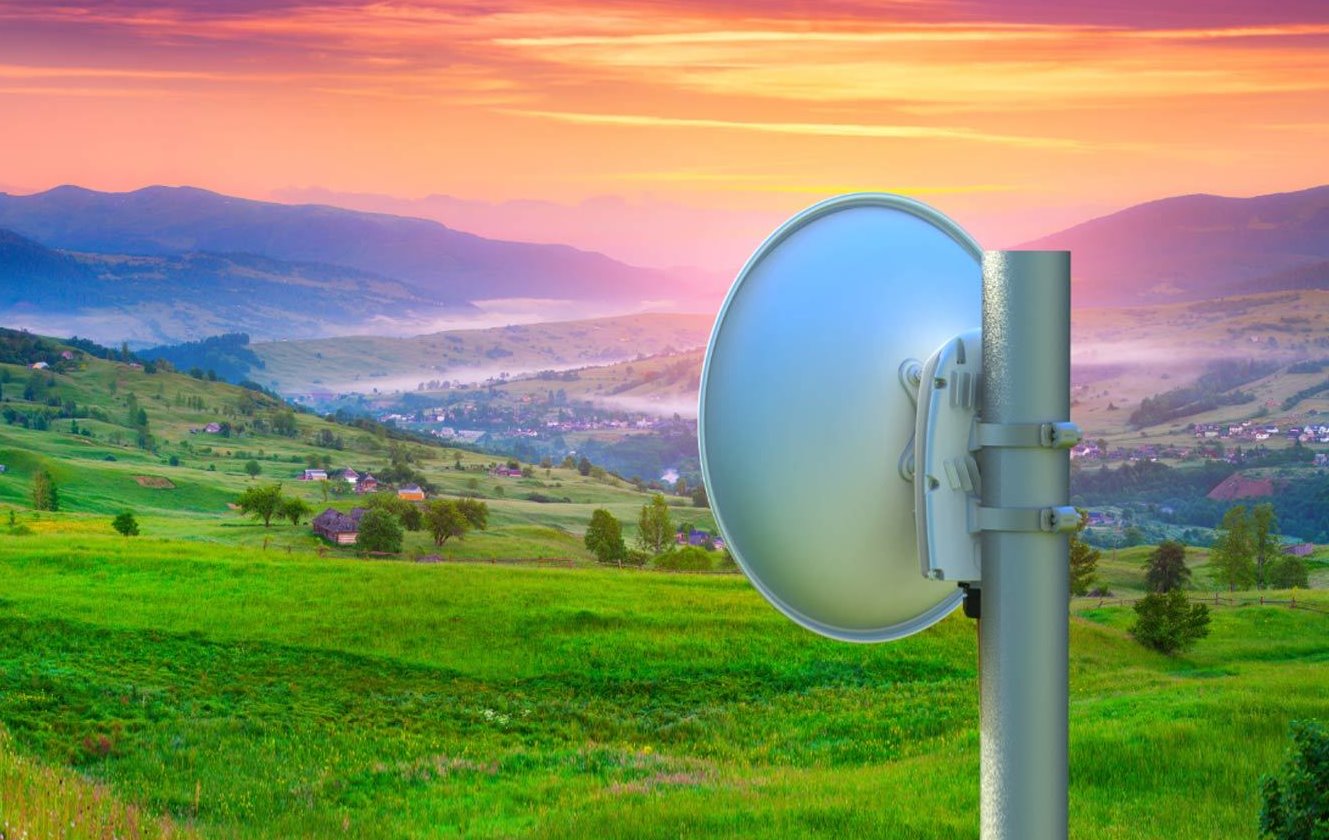

- N5-X uyumlu twist-on anten seçenekleri: 12 dBi horn, 16 dBi horn, 20 dBi dish, 25 dBi dish (dahil değil)
Teknik Özellikler:
| Parametre | Değer |
|---|---|
| Üretici | Mimosa |
| Model | B5x |
| Ürün Grubu | Mimosa B-Serisi |
| Maksimum Throughput | 1.5 Gbps IP aggregate UL/DL; 1.7 Gbps PHY |
| Gecikme | <1 ms auto modda |
| Kablosuz Protokoller | Fixed TDMA ve TDMA-FD; 75:25, 67:33 veya 50:50 trafik oranları; 2, 4 veya 8 ms timeslot; Auto-TDMA |
| MIMO ve Modülasyon | 4x4:4 MIMO OFDM; 256QAM'e kadar |
| Kanal Bant Genişliği | Tek veya çift 20/40/80 MHz kanal; düzenlemeler bölgeye göre değişir |
| Frekans Aralığı | 4.90–6.40 GHz; ülke düzenlemelerine tabidir |
| Maksimum Çıkış Gücü | 30 dBm (1x mod, tek frekans); 27 dBm (2x mod, çift frekans) |
| Hassasiyet (MCS 0) | -87 dBm @ 80 MHz; -90 dBm @ 40 MHz; -93 dBm @ 20 MHz |
| Entegre Anten Kazancı | 8 dBi (opsiyonel anten takılı değilken) |
| Opsiyonel Antenler | N5-X uyumlu twist-on: 12 dBi horn, 16 dBi horn, 20 dBi dish, 25 dBi dish (dahil değil) |
| Maksimum Güç Tüketimi | 20 W |
| Sistem Güç Yöntemi | 48 VDC passive isolated PoE injector |
| Yıldırım ve ESD Koruması | 6 kV |
| Önerilen Güç Kaynağı | 50 VDC passive Gigabit PoE injector (dahil değil) |
| Boyutlar | 241 mm (Y) x 139 mm (G) x 76 mm (D) |
| Ağırlık | 1.4 kg (montaj parçası olmadan) |
| Gövde | Die-cast alüminyum |
| Rüzgar Dayanımı | 200 km/h (125 mph) |
| Montaj | 2 standart direk kelepçesi gerekir (dahil değil); FlexiMount XL uyumlu |
| IP Koruma Sınıfı | IP67 |
| Çalışma Sıcaklığı | -40°C ile +55°C |
| Çalışma Nemi | %5 ile %100 yoğuşmalı |
| Çalışma Rakımı | 4,420 m maksimum |
| Şok ve Titreşim | ETS 300-019-2-4 class 4M5 |
| Gigabit Ethernet | 10/100/1000-BASE-T |
| Çift Link Operasyonu | Non-contiguous frekanslarda 2 bağımsız dual-stream radyo; 4 toplam MIMO stream üzerinde otomatik yük dengeleme; stream başına 256QAM'e kadar |
| Yönetim | Mimosa management; SNMPv2 ve Syslog legacy monitoring; HTTPS; HTML5 tabanlı Web UI |
| Akıllı Spektrum Yönetimi | Aktif tarama ile RF parazit izleme/kayıt; hizmet kesintisi olmadan; dinamik kanal ve bant genişliği optimizasyonu |
| Güvenlik | 128-bit AES PSK; donanım hızlandırma |
| QoS | 4 QoS sınıfı; kullanıcı yapılandırılabilir priority queuing, weighted fair queuing, MIR, CIR ve rate limiting |
| GPS Konumu | GNSS-1 (GPS + GLONASS) |
| Collocation Senkronizasyonu | Collocated co-channel radyolar için 1PPS GPS TX/RX senkronizasyonu; ayarlanabilir up/downstream bant genişliği oranı |
| Onaylar | FCC Part 15.407, IC RSS210, CE, ETSI 301 893/302 502 |
| RoHS | Evet |
| Güvenlik Standartları | EN 62638-1, CAN/CSA C22.2 No. 62368-1 |
