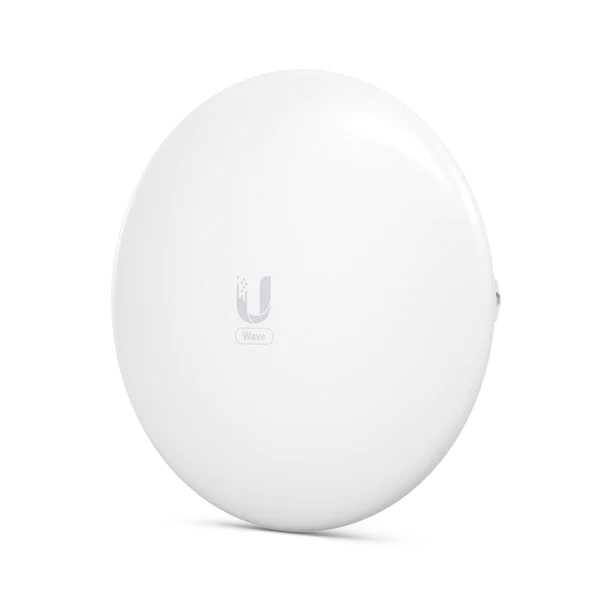

WAVE-NANO-EU 60 GHZ

WAVE-NANO-EU 60 GHZ

Mekanik Özellikler

• Boyutlar: Ø256.5 x 113.5 mm (Ø10.1 x 4.5 inç)
• Ağırlık:
  • Montajsız: 932 g (2.1 lb)
  • Montajlı: 1.2 kg (2.6 lb)
• Kasa Malzemesi: Alüminyum alaşımı, UV stabilize plastik
• Montaj Malzemesi: Alüminyum alaşımı, UV stabilize plastik
• Direk Montaj Çapı: 25 ila 63.5 mm (1 ila 2.5 inç) boru dış çapı
• Rüzgar Yükü: 127 N @ 200 km/h (28.6 lbf @ 125 mph)
• Hava Koşullarına Dayanıklılık: IPX6 (su geçirmez)

Donanım Özellikleri

• İşlemci: Çift çekirdekli ARM® Cortex®-A53, 1 GHz
• Bellek: DDR3L 512 MB
• Ağ Arayüzü: (1) GbE RJ45 portu
• Maksimum Güç Tüketimi: 20W
• Güç Yöntemi:
  • Pasif PoE 4-dizi (1, 2+; 3, 6-; 4, 5+; 7, 8-)
  • Pasif PoE 2-dizi (4, 5+; 7, 8-), yalnızca 44–54V DC
• Güç Kaynağı: 48V DC, 0.65A gigabit PoE adaptörü (Dahildir)
  • UISP Yönlendirici veya UISP Anahtarı ile güç sağlanabilir
• Desteklenen Voltaj Aralığı: 44–54V DC, 22–27V DC
• GPS: Evet
• Düğme: Fabrika sıfırlama
• LED'ler: Güç, Ethernet, GPS, bağlantı
• Çalışma Sıcaklığı Aralığı: -40 ila 60° C (-40 ila 140° F)
• Çalışma Nem Aralığı: %5 ila %95, yoğuşmasız
• Sertifikalar: FCC, IC, CE

Yazılım Özellikleri

• Çalışma Modu: PtMP istasyonu, PtP*
  • *FW sürümü 3.2.0 ve sonrası için.
• Ubiquiti'ye özel özellikler: Wave AI, keşif protokolü
• Hizmetler: UISP, ping izleyici, NTP istemcisi, SNMP
• Araçlar: Anten hizalama, keşif aracı, ping, yol izleme, hız testi, kablo testi*
  • *Firmware sürümü 3.3.0 ve sonrası için.
  • Site taraması*, trafik şekillendirme (FW sürümü 3.4.0 ve sonrası için)
• Ağ Modu: Köprü/Yönlendirici* modu
  • *Yönlendirici, yalnızca PtMP istasyonu modunda mevcuttur.
• Uygulama Gereksinimleri:
  • UISP: Sürüm 1.4.5 ve sonrası

Sistem Özellikleri

• Toplam Veri Hızı: 2 Gbps
• Maksimum Menzil: 5+ km
• Şifreleme: WPA2-PSK (AES)

RF Özellikleri

• Çalışma Frekansı: 57–71 GHz (Regülasyon bölgesine bağlı olarak)
• Kanal Bant Genişliği: 2160, 1080, 540* MHz
  • *Firmware sürümü 3.3.0 ve sonrası için.
• Çalışma Kanalları:
  58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz (Regülasyon bölgesine bağlı olarak)
• Modülasyon: 16QAM, QPSK
• Antenna Kazancı: 41 dBi
• Polarizasyon: Dikey lineer
• Işın Genişliği:
  • Azimut: 3 dB 1.4°
  • Yükseklik: 3 dB 1.4°

Yedek RF

• WiFi Standardı: 802.11ax (WiFi 6)
• Çalışma Frekansı:
  • US/CA: U-NII-1 5150 - 5250 MHz, U-NII-2A 5250 - 5350 MHz, U-NII-2C 5470 - 5725 MHz, U-NII-3 5725 - 5850 MHz
  • Dünya genelinde: 5150 - 5875 MHz (Regülasyon bölgesine bağlı olarak)
• Kanal Bant Genişliği: 20, 40, 80 MHz
• Modülasyon: BPSK (1/2), QPSK (1/2), QPSK (3/4), 16QAM (1/2), 16QAM (3/4), 64QAM (2/3), 64QAM (3/4), 64QAM (5/6), 256QAM (3/4), 256QAM (5/6), 1024QAM (3/4), 1024QAM (5/6)
• Antenna Kazancı: 19 dBi
• Polarizasyon: Çift-lineer
• Işın Genişliği:
  • Azimut: 3 dB 14°
  • Yükseklik: 3 dB 14°
• Çapraz-polarizasyon izolasyonu: 20 dB

LED'ler

• Güç LED'leri:
  • Beyaz yanıp sönme: Başlatma işlemi devam ediyor
  • Beyaz: UISP uygulamasına bağlı değil
  • Mavi: UISP uygulamasına bağlı
  • Mavi yanıp sönme: Konum tespiti devam ediyor
  • Mavi/beyaz: Firmware güncellemesi devam ediyor
• Ethernet LED'leri:
  • Mavi yanıp sönme: Ethernet trafiği algılandı
• GPS LED'leri:
  • Mavi: En az dört GPS uydusundan sinyal alınıyor
• Bağlantılar:
  • Beyaz: 5 GHz bağlantısı
  • Mavi: 60 GHz bağlantısı
